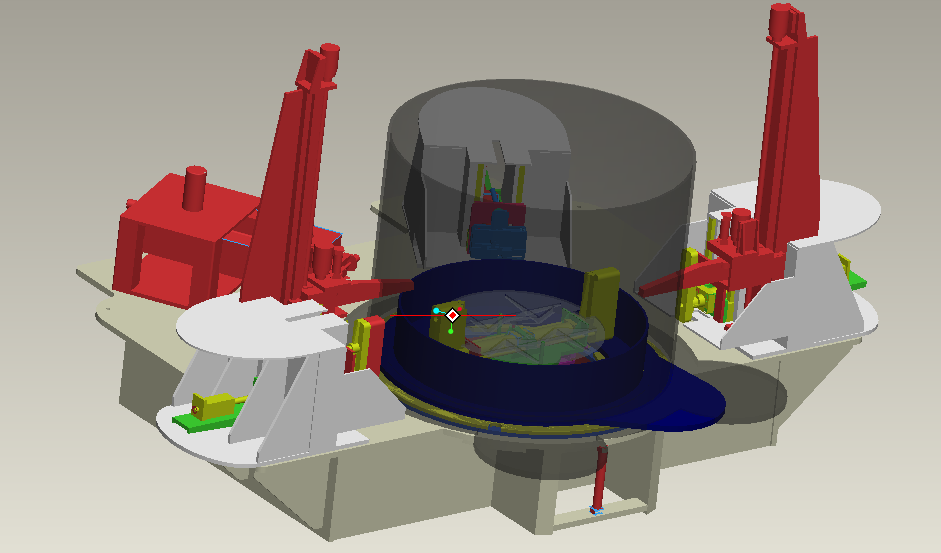

轉塔臺圓筒與支撐板組對工裝設備(為湖南三一重工研發)

設備的控制系統構成是由西門子的運動控制器D425，數字輸入與輸出200S模塊，10英寸觸摸屏的人機交換界面組成；執行機構包括：旋轉機構，它由西門子的一個伺服電機和伺服電機驅動模塊，高精度的數字旋轉編碼器，日本神視公司的光電傳感器等組成；XY軸聯動的等離子電弧劃線機構，它由兩部分組成，一部分是運動機構由兩個西門子的伺服電機和伺服電機驅動模塊組成的運動機構，另外一部分是由美國海白德的等離子電弧發生器；液壓系統與其執行機構是由液壓電機泵，電磁換向閥和驅動油缸等組成；圓筒與支撐板的組對機構，它由四個帶減速裝置的馬達和由十二個油缸組成的執行機構組成。

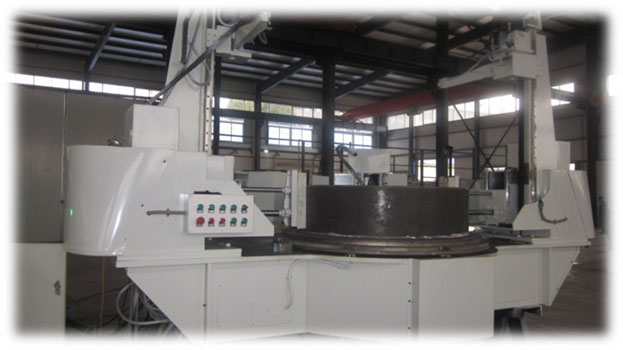

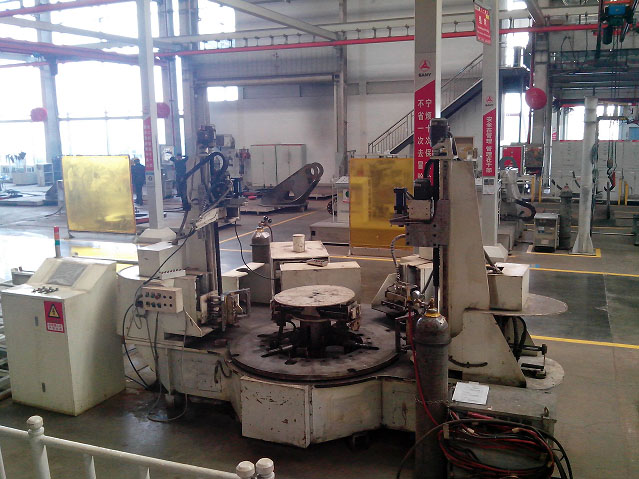

轉塔臺圓筒與支撐板組對工裝的前面

技術亮點有以下幾個方面;

A.自動找準工件(支撐板) 的中心相位線，即不管工人如何把工件用行車吊裝上設備的平臺， 通過平臺自身的旋轉和光電傳感器（日本神視公司）的檢測，自動找準中心相位；

B.支撐板上的線條刻畫，采用等離子電?。?/span>美國海白德公司）腐蝕而成；

C.劃線精度高(X, Y軸的平面劃線0.05MM, 圓臺旋轉精度0.01度)。（伺服電機和控制驅動為德國西門子公司）

D.自動化的程度高，三十多條線一鍵完成； E.操作方面，工人只需要將選擇工件的型號即可。
